空心轴编码器(Hollow Shaft Encoder)
- 盲孔空心轴
- 主体直径 58 毫米
- 空心轴 Ø 6, 8, 10, 12, 14, 15 mm
- PPR: 2 ÷ 12500
中空轴
适合耦合到电机轴的增量编码器系列包括不同的机械类型：RE400 系列（法兰直径 53.5 mm）和 RE470（法兰直径 72 mm）提供联轴器接头，而 RE410 和 RE450 系列则采用空心轴轴。 连接孔和轴直径有不同的测量方法。
所有类型均装在金属盒中。 可以在不同的选项中选择连接类型和位置以及输出信号格式。
每转脉冲数范围为 2 至 12500。
所有系列（RE401/RE411/RE451/RE471 型）均提供零参考脉冲选项。
技术规格
电源电压 5/30 Vdc – 功耗 30/80 mA – 最大计数频率 100 KHz / 200 KHz for ppr>1250
轴向或径向连接器出口，配备飞行部件 – 轴向或径向电缆出口，3 m 长电缆（电缆长度：1 m 带线路驱动器输出）
输出信号：NPN 集电极开路、推挽式、5 Vdc 线路驱动器（供电 5/30 Vdc）、5/30 Vdc 线路驱动器（供电 5/30 Vdc）
防止短路和极性反转
金属外壳
防护等级IP65

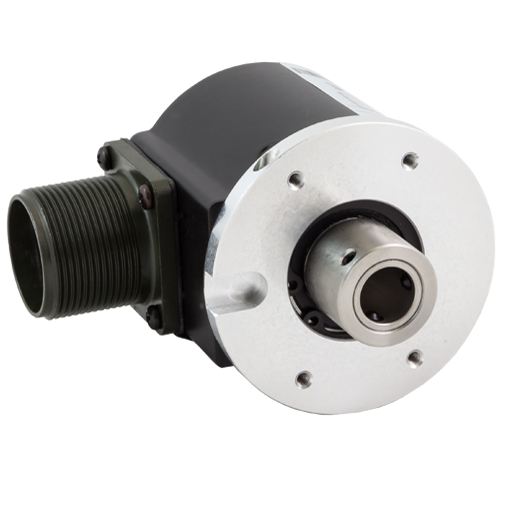

Series RE400
空心轴可直接连接至直径 6、8 或 10 mm 的电机轴，
Ø 53.5 mm 法兰，固定孔Ø 30 mm
Ø 58 毫米主体
Series RE470
用于直接连接至电机轴 Ø 6、8 或 10 mm 的接头，
Ø 72 mm 法兰，固定孔 Ø 63.5（可选 60 mm）
Ø 58 毫米主体

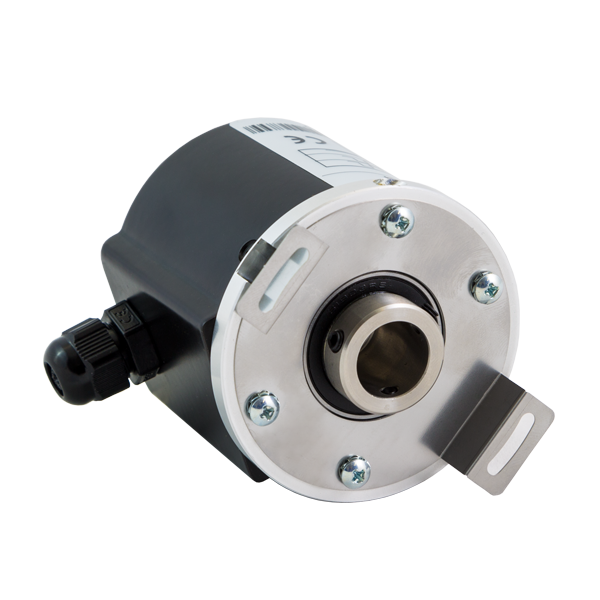

Series RE410
空心轴直接耦合到电机轴，
Ø 8、10、12、14 或 15 mm 孔 – Ø 58 mm 主体 – 防旋转固定

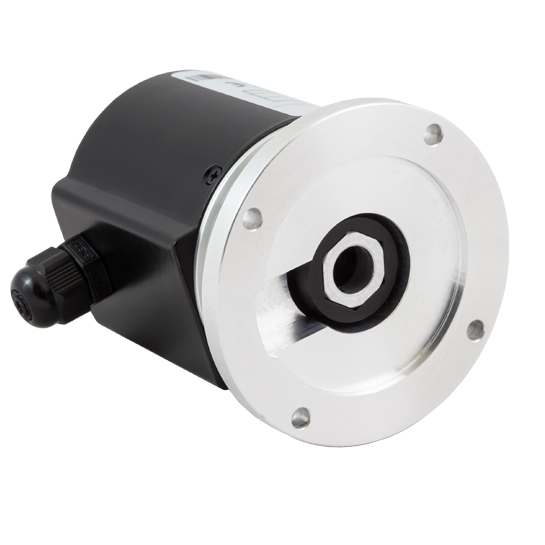

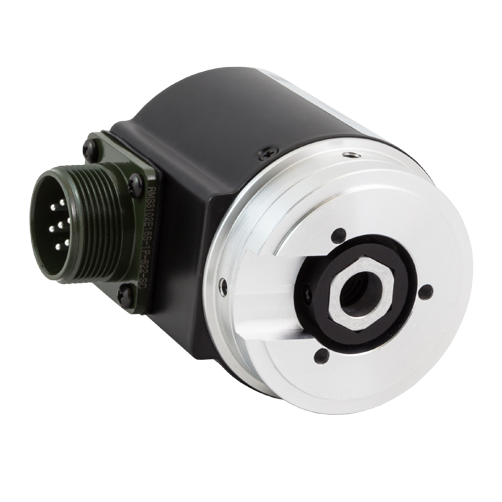

Series RE450
空心轴直接耦合到电机轴，
Ø 8、10、12、14 或 15 毫米孔 – Ø 58 毫米主体
通过弹性支撑固定
