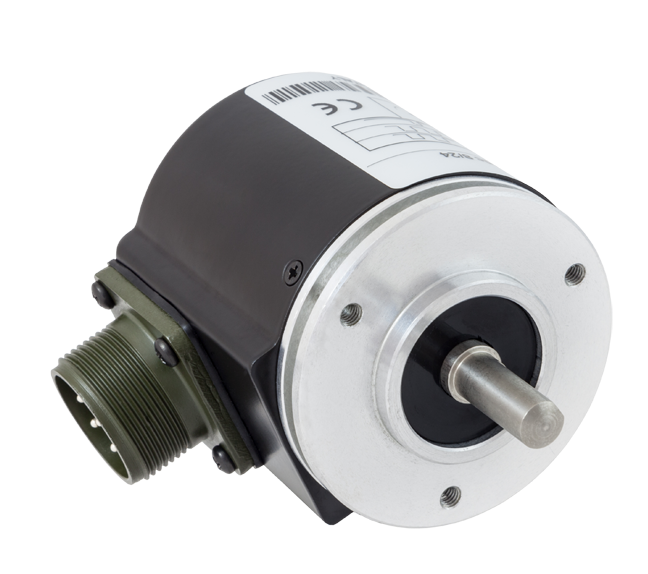

RE520编码器( RE520 Encoder)
- 圆法兰
- 主体直径 58 毫米
- 轴直径 6 – 8 – 9.52 – 10 毫米
- PPR: 2 ÷ 12500
Ø 58 毫米圆形法兰
带有 58 mm 圆形法兰的增量编码器系列包括不同的机械类型：RE520 系列，定心罩直径为 50 mm，与国际标准 SIZE23 兼容；RE540，定心罩直径为 36 mm；RE510，定心罩直径为 31.75。
所有类型均装在金属盒中。 连接类型和位置以及输出信号格式和轴直径可以在不同的选项中进行选择。
每转脉冲数范围为 2 至 12500。
零参考脉冲选项适用于所有系列（RE521 型等）。
技术规格
电源电压 5/30 Vdc – 功耗 30/80 mA
最大计数频率 100 KHz – 200 KHz for ppr > 1250
轴向或径向连接器出口，配备飞行部件 – 轴向或径向电缆出口，3 m 长电缆（电缆长度 1 m，带线路驱动器输出）
输出信号：NPN 集电极开路、推挽式、5 Vdc 线路驱动器（供电 5/30 Vdc）、5/30 Vdc 线路驱动器（供电 5/30 Vdc）
防止短路和极性反转
铝制外壳
IP65防护等级（可选IP66，轴上安装O型圈）
Series RE520
圆形法兰 Ø 58 mm，伺服联轴器
定心罩 Ø 50 mm
轴直径 6 – 8 – 9.52 或 10 毫米
铝制外壳
国际标准 SIZE23 – 夹紧法兰
脉冲/转：2÷12500
Series RE540
圆形法兰 Ø 58 mm，伺服联轴器
定心罩直径 36 毫米
轴直径 6 – 8 – 9.52 或 10 毫米
铝壳同步法兰
脉冲/转：2÷12500
Series RE510
圆形法兰 Ø 58 mm，伺服联轴器
定心罩 Ø 31.75 mm
轴直径 6 – 8 – 9.52 或 10 毫米
铝制外壳
脉冲/转：2÷12500

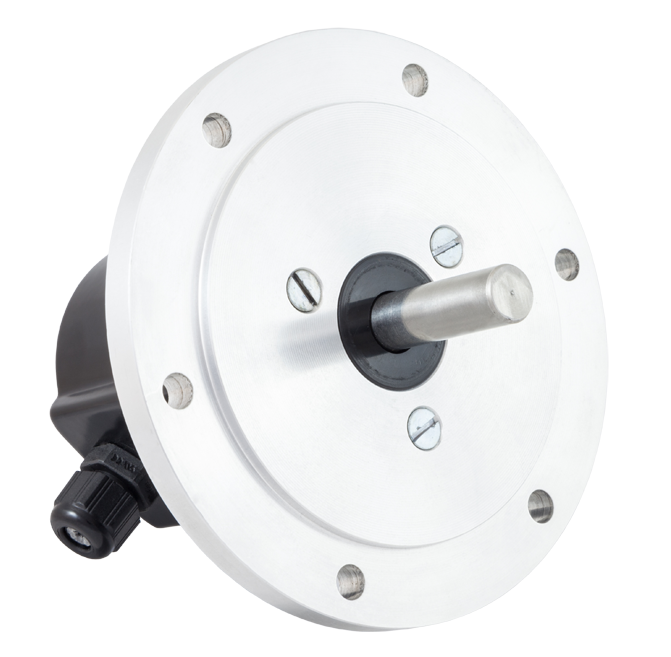

Series RE530
圆法兰
国际标准RE0444
轴直径 11 毫米
铝制外壳
脉冲/转：2÷12500
