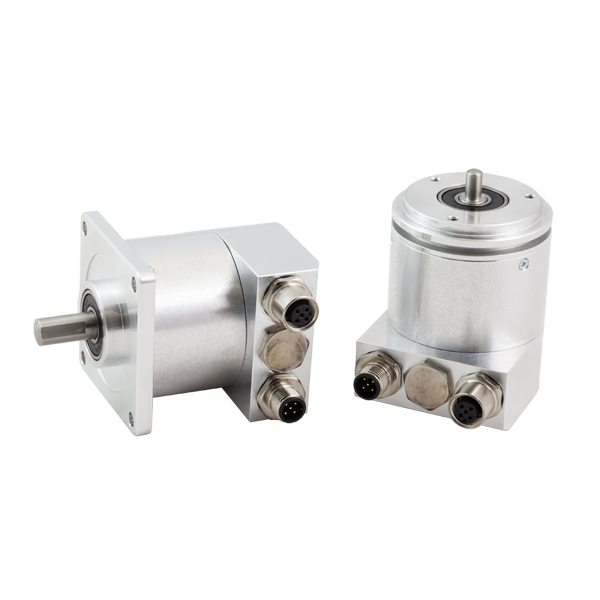

带现场总线的单圈和多圈旋转编码器
CANopen 编码器(CANopen Encoder )
- 8192 步/转 - 13 位
- 多圈：65536 圈 - 16 位
带现场总线的单圈和多圈旋转编码器
MEM-Bus 系列绝对编码器配有一个接口，用于根据 CANopen 标准连接到现场总线系统。
MEM-Bus 编码器可提供单圈和多圈版本，单圈编码器的分辨率为 13 位，而多圈类型的分辨率值为 29 位（8192 步/转 x 65536 转）。
有多种机械版本可供选择，以满足所有应用要求。 有方形法兰、带伺服联轴器的圆形法兰和直接连接到电机轴的空心轴，所有类型都提供不同的轴/孔直径选择，电气连接通过电缆进行。 输出选项包括两个或三个电缆密封套或三个 M12 连接器。
坚固的铝制外壳确保了高水平的保护，使 MEM-Bus 编码器能够应用于恶劣的工业环境。不使用机械齿轮的创新电子配置技术可以达到高加速度和速度值，并确保传感器较长的使用寿命。
• 现场总线接口：CANopen
• 电源5/28Vdc 1.2W
• 步数/转数：8192/13 位
• 转数（多圈）：65536/16 位
• 数据存储 > 21 年
• 可以进行多种部署
• 铝制外壳
• 防护等级：IP64 - 可选IP65
• 电子复位
• 诊断功能
• 参数或位置错误
• 电池报警
参数设置
• 步/转
• 转数
• 预设
• 旋转方向
状态指示灯
具有三种信号的 LED：
• 支持
• 线
• 错误
- #Series MEM520 -Bus
Ø 58mm 圆形法兰
伺服联轴器
Ø 50mm 定心面罩
Ø 6、8 至 10 毫米轴
- #Series MEM540 -Bus
Ø 58mm 圆形法兰
Ø 36mm 定心罩 3
M4 孔，120°，直径 48 mm
Ø 6、8 至 10 毫米轴

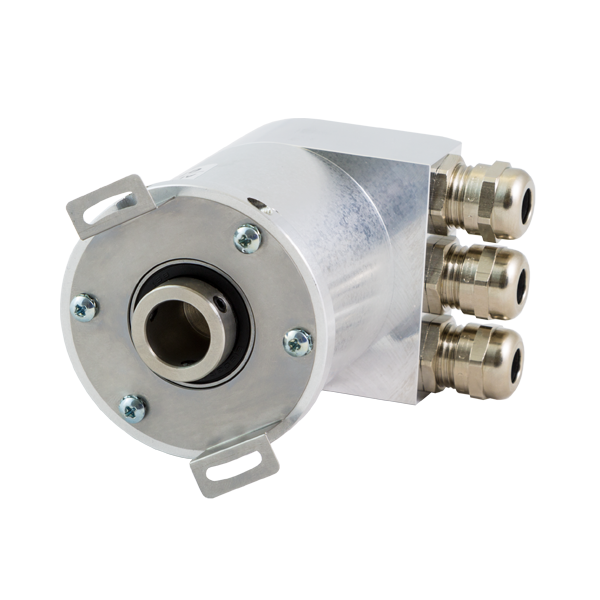

#Series MEM410 -Bus
用于电机安装的空心轴
孔直径 8、10、12、14、15 毫米
- #Series MEM450 -Bus
用于电机安装的空心轴
孔直径 8、10、12、14、15 毫米
通过弹性支撑固定
- #Series MEM 620 -Bus
63.5×63.5mm方法兰
Ø 31.75mm 定心罩
Ø 6、8 至 10 毫米轴
