单圈和多圈旋转编码器

MEM编码器( MEM Encoder)

高分辨率:5÷13 位/转 x 15 位旋转
SSI串行输出-并行输出
数据记忆>21年

单圈和多圈旋转编码器

磁性绝对编码器MEM凭借其创新的电子配置技术达到了高加速度和速度值,并且不使用机械齿轮的新技术也延长了设备的使用寿命。


编码器系列 MEM 可提供单圈或多圈旋转版本并具有高分辨率值:高达 13 位信息/转(相当于 8192 信息/转)x 15 位旋转(相当于 32768 转)、二进制或格雷码。


多圈编码器提供SSI串行输出信号,而单圈编码器提供两种输出选项:SSI或推挽并行信号。

有多种机械版本可满足所有应用要求,包括圆形法兰、方形法兰和空心轴,并且轴直径和连接位置和类型有多种选择。









• 分辨率5 ÷ 13 位信息/旋转x 15 位旋转。


• 二进制或格雷码


• 5V SSI 串行输出 - 可选:推挽式并行输出(仅限单匝类型)


• 5/28Vdc 电源 1.2W


• 最大频率100KHz


• 连接插座:带飞片的12 针轴向或径向连接器或1 m 长的8 线轴向或径向电缆。


• 数据存储 > 21 年


• 铝制外壳


• 可以进行多种部署


• 防护等级 IP65 - 可选 IP66


• 电子复位功能

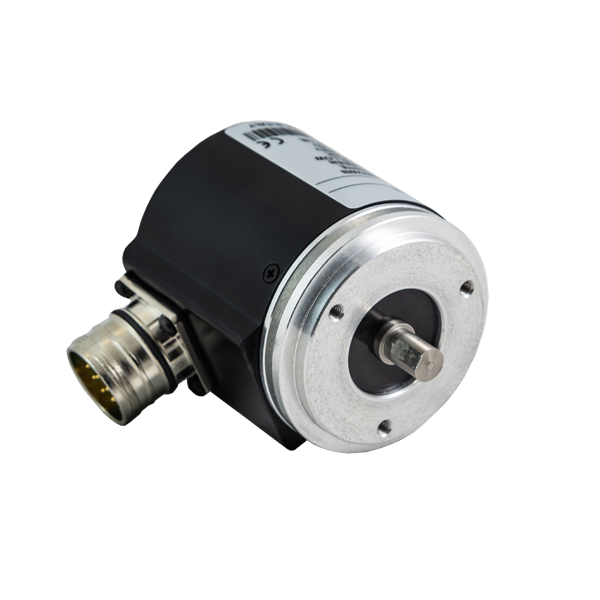

                                            #Series MEM520 - Bus


Ø 58 毫米圆形法兰

伺服联轴器

Ø 50 毫米定心面罩

Ø 6、8 或 10 毫米轴

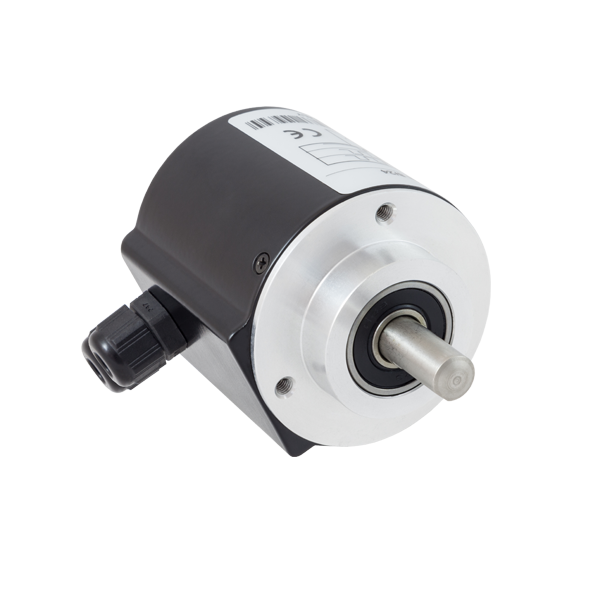

#Series MEM540


Ø 58 毫米圆形法兰

定心罩 Ø 36 mm,3 个 M4 孔,间隔 120°,Ø 48 mm

  Ø 6、8 或 10 毫米轴

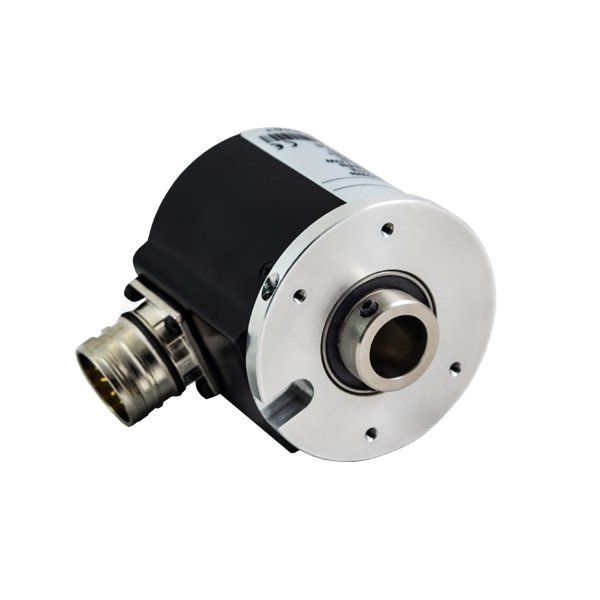

#Series MEM410


电机安装空心轴

Ø 8、10、12、14、15 毫米孔

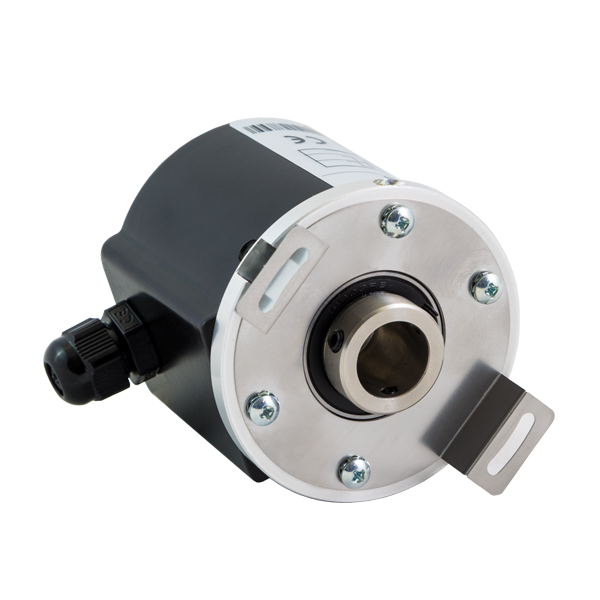

#Series MEM450


电机安装空心轴

Ø 8、10、12、14、15 毫米孔

通过弹性支撑固定

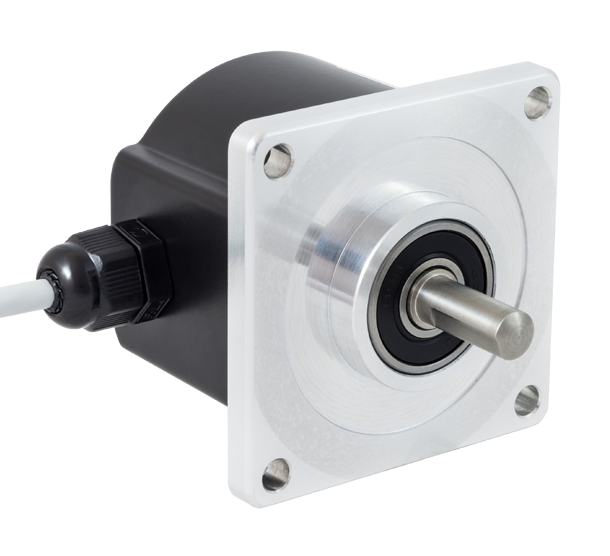

#Series MEM620

63.5×63.5毫米方形法兰

Ø 31.75 mm 定心罩

Ø 6、8 或 10 毫米轴
