带现场总线的多圈编码器
以太网/IP编码器(EtherNet/IP Encoder)
- 8192 步/转 – 13 位
- 65536转-16位CIP同步协议
带 EtherNet/IP 接口的多圈编码器 – UL 认证
EtherNet/IP™ 接口基于工业以太网通信协议，可实现控制系统与传感器和执行器等外围设备之间可靠、灵活且快速的通信。
Elap 编码器 MEM-Bus EtherNet/IP 符合 IEC61784-1 指令的所有 EtherNet/IP 接口要求，可轻松集成到任何 EtherNet/IP 网络中，并且编码器具有符合 CIP™ 协议规范的编码器配置文件 22H。该编码器还通过了 ODVA 认证，包括 CIP Sync 认证。
编码器参数（步数/转数、预设数量、旋转方向、速度/位置报警阈值、单位）可以通过 TCP/IP 设置，并且可以在运行时修改测量单位。除了标准装配对象 1、2 和 3 之外，Elap 编码器还支持专有对象 110，提供与速度和位置相关的全面参数和警报。 IP 地址可以通过旋转开关和软件（DHCP/BOOTP）设置。
四个双色信号
LED 提供有关网络上设备状态的诊断信息。该编码器支持设备级环网 (DLR) 功能，即使在网络中断的情况下也可以继续运行。
MEM-Bus 编码器提供多圈版本，分辨率为 29 位（8192 步/转 x 65536 转）。

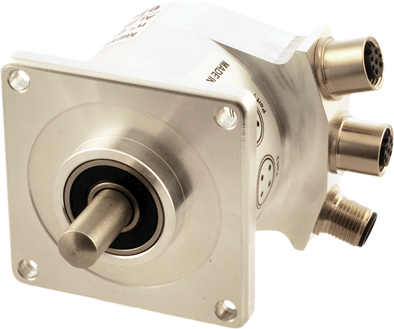

有多种机械版本可供选择，以满足所有应用要求。方形法兰、圆形法兰带伺服联轴器、空心轴直接连接电机轴；所有类型都提供不同的轴/孔直径选项，并通过三个 M12 连接器进行电气连接。
坚固的铝制外壳确保了高度的保护，使 MEM-Bus 编码器即使在恶劣的工业环境中也能应用。
不使用机械齿轮的创新电子配置技术可以达到高加速度和速度值，并确保传感器较长的使用寿命。
MEM-Bus EtherNet/IP 已获得加拿大和美国市场的 UL 认可。
• 现场总线接口：EtherNet/IP• CIP™ 协议，编码器配置文件 22H• CIP同步协议• 同时实时传输• 通过TCP/IT输入参数• 通过拨码开关或软件进行 IP 寻址 (DHCP/BOOTP)• DLR（设备级环）功能• 标准装配对象1、2、3• 所有权对象 110• 电源10~30Vdc 2.5W• 分辨率29 位• 步数/转数：8192/13 位• 转数：65536/16 位• 数据存储> 20年• 可以进行多种部署• 铝制外壳• 防护等级：轴侧IP67 – IP65。※无动作，断电
参数设置
• 步/转
• 转数
• 预设
• 旋转方向
• 测量单位
状态指示灯
四个信号的 LED：
• Link 1
• Link 2
• Net
• Mod
状态指示灯
四个信号的 #Series MEM520 -Bus
#Series MEM540

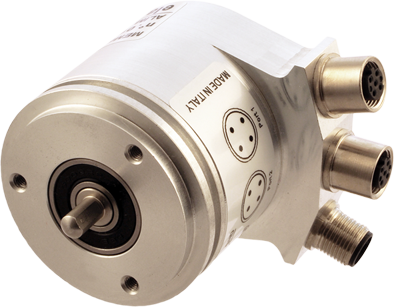

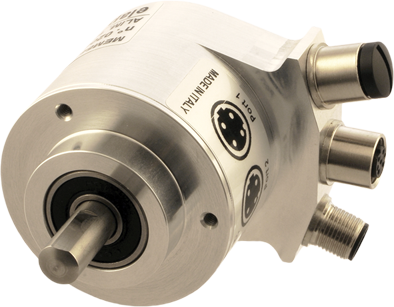

Ø 58mm 圆形法兰
Ø 36mm 定心罩 3M4 孔，120°，直径 48 mmØ 6、8 至 10 毫米轴
#Series MEM440 -Bus

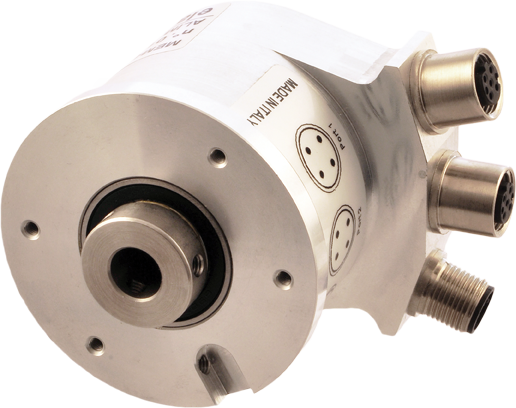

用于电机安装的空心轴
孔直径 8、10、12、14、15 毫米
#Series MEM450 -Bus

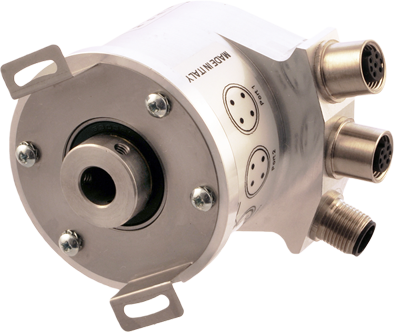

用于电机安装的空心轴
孔直径 8、10、12、14、15 毫米通过弹性支撑固定
#Series MEM620 -Bus
