带现场总线的多圈编码器
EtherCAT编码器(EtherCAT Encoder)
- 8192 步/转 – 13 位
- 65536 次旋转。 – 16 位
带 EtherCAT 接口的编码器 – UL 认证
Absolute MEM-BUS EtherCAT 编码器符合 Profile CAnopen over EtherCAT (CoE)、Cia DS-4，经过 EtherCAT 认证并获得加拿大和美国市场的 UL 认证。
EtherCAT接口基于以太网通信协议，可靠、灵活、快速，特别适合控制系统与I/O系统、驱动器、传感器和执行器等外围设备之间的通信。
EtherCAT 工作原理可实现主站和从站设备之间的实时通信，并支持任何拓扑和灵活的节点数量：线型、总线型、树型、星型。
减少接线并轻松配置 - 每个从站都会自动分配，使安装变得简单。
该编码器提供多圈版本，分辨率为 29 位（8192 步/转 x 65536 转）。
有多种机械版本可供选择，以满足所有应用要求。 方形法兰、圆形法兰带伺服联轴器、空心轴直接连接电机轴； 所有类型都提供不同的轴/孔直径选项，并通过三个 M12 连接器进行电气连接。
坚固的铝制外壳确保了高水平的保护，使 MEM-Bus 编码器能够应用于恶劣的工业环境。
不使用机械齿轮的创新电子配置技术可以达到高加速度和速度值，并确保传感器较长的使用寿命。
• 基于 EtherCAT (CoE) 的 CANopen 配置文件编码器、CIA DS-406
•物理层：EtherCAT 100Base-TX、快速以太网、ISO/IEC 8802-3
•输出代码：二进制
•循环时间≥1ms
•传输速度100Mbit/s
•供电10~30 Vdc 2.5W
•分辨率29位
•步/转：8192/13位
转数：65536/16位
•数据存储>20年
•可进行多种安排
•铝制外壳
•防护等级：轴侧IP67 – IP65
•电子复位
※无动作，断电
参数设置
•系数方向
每转测量步数
•每步的总测量长度
•预设值
•速度分辨率
状态指示灯
四个信号的 LED：
• L/A 输入
• L/A 输出
• 错误
•跑步

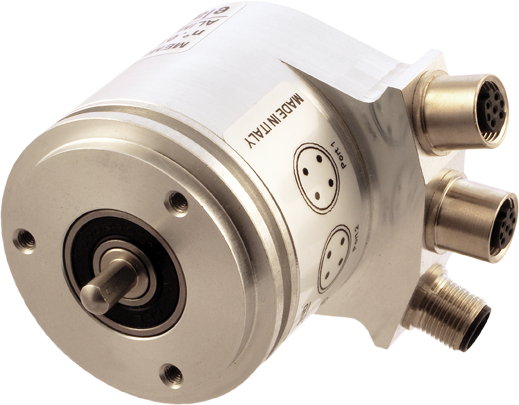

- #Series MEM520 -Bus
Ø 58mm 圆形法兰
伺服联轴器
Ø 50mm 定心面罩
Ø 6、8 至 10 毫米轴

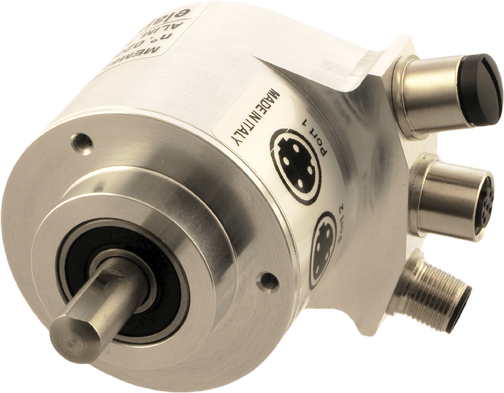

#Series MEM540 -Bus
Ø 58mm 圆形法兰
Ø 36mm 定心罩 3
M4 孔，120°，直径 48 mm
Ø 6、8 至 10 毫米轴

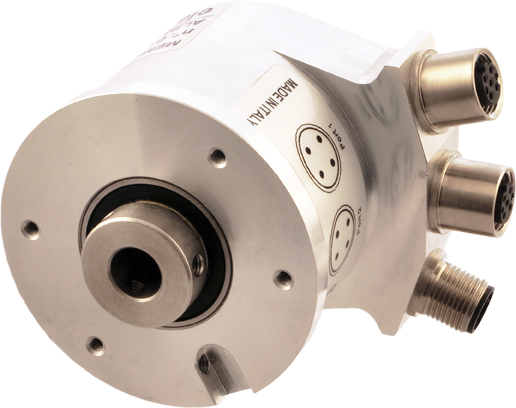

#Series MEM440 -Bus
用于电机安装的空心轴
孔直径 8、10、12、14、15 毫米

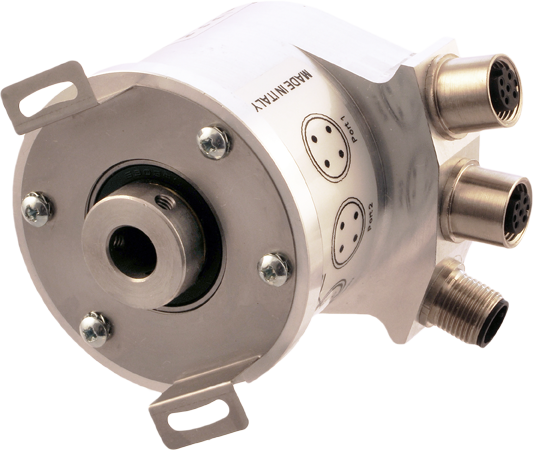

#Series MEM450 -Bus
用于电机安装的空心轴
孔直径 8、10、12、14、15 毫米
通过弹性支撑固定

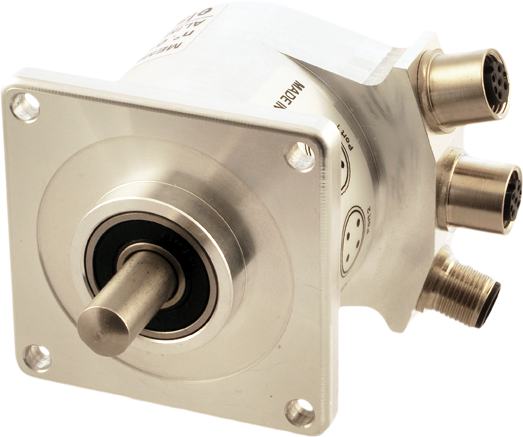

#Series MEM 620 -Bus
63.5×63.5mm方法兰
Ø 31.75mm 定心罩
Ø 6、8 至 10 毫米轴
