带现场总线的多圈编码器

Profinet 编码器( Profinet Encoder)

8192 步/转 – 13 位
65536 次旋转 - 16 位



带 Profinet 接口的多圈编码器 – UL 认证


Elap 绝对编码器系列 MEM-Bus 符合 Profidrives 相关编码器配置文件规范 V4.1 版本 3.162，并满足应用类别 3 和 4 的要求。 这意味着它提供了缩放系数、预设、旋转方向、定位和速度值以及诊断的完整功能。MEM-Bus 编码器支持 RT Real-time 和 IRT Isochrono。


除了标准报文 81、82、83 和 84 之外，Elap 编码器还支持具有 Profibus 报文的用户报文 860。


编码器的实时诊断功能持续监控设备健康状况。


MEM-Bus 编码器提供多圈版本，分辨率为 29 位（8192 步/转 x 65536 转）。


有多种机械版本可供选择，以满足所有应用要求。 方形法兰、圆形法兰带伺服联轴器、空心轴直接连接电机轴； 所有类型都提供不同的轴/孔直径选项，并通过三个 M12 连接器进行电气连接。


坚固的铝制外壳确保了高度的保护，使 MEM-Bus 编码器能够应用于恶劣的工业环境。


不使用机械齿轮的创新电子配置技术可以达到高加速度和速度值，并确保传感器较长的使用寿命。








• 现场总线接口：Profinet

• 编码器配置文件V4.1版本3.162

• 传输模式 RT & IRT

• 通过TCP/IT输入参数

• 标准电报 81、82、83、84

• 用户电报860

• 电源10~30Vdc 2.5W

• 分辨率29 位

• 步数/转数：8192/13 位

• 转数：65536/16 位

• 数据存储> 20年

• 可以进行多种部署

• 铝制外壳

• 防护等级：轴侧IP67 – IP65。

• 电子复位



                        ※无动作，断电


参数设置


• 步/转

• 转数

• 预设

• 旋转方向







状态指示灯


四个信号的 LED：

• 链接1

• 链接2

• 错误

• 准备好

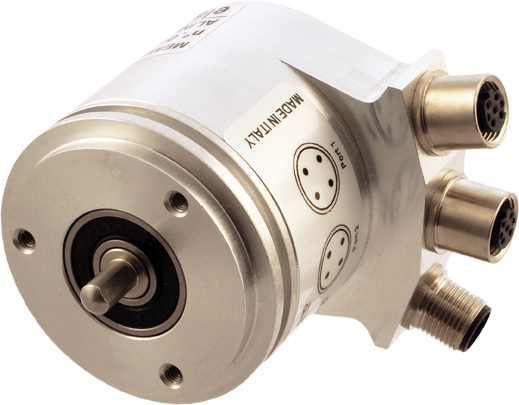

                                                                              #Series MEM520 -Bus






Ø 58mm 圆形法兰

Ø 36mm 定心罩 3

M4 孔，120°，直径 48 mm

Ø 6、8 至 10 毫米轴

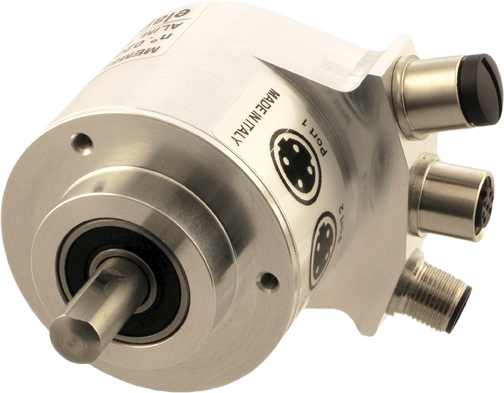

                                                                                  #Series MEM540 -Bus




Ø 58mm 圆形法兰

Ø 36mm 定心罩 3

M4 孔，120°，直径 48 mm

Ø 6、8 至 10 毫米轴

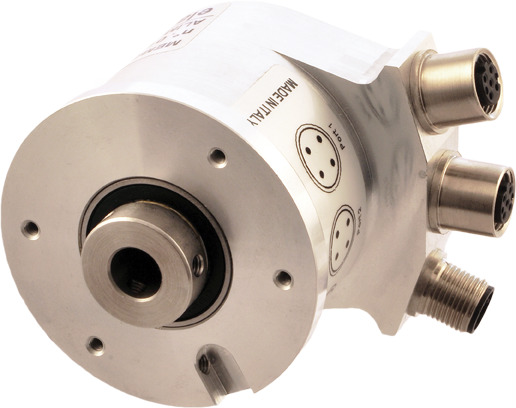

                                                                                        #Series MEM440 -Bus



用于电机安装的空心轴

孔直径 8、10、12、14、15 毫米

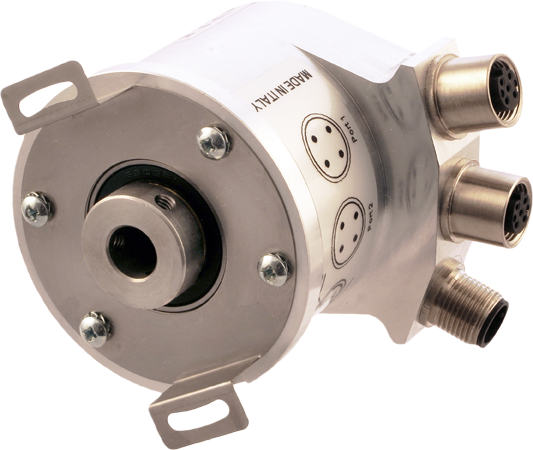

#Series MEM450 -Bus



用于电机安装的空心轴
孔直径 8、10、12、14、15 毫米
通过弹性支撑固定

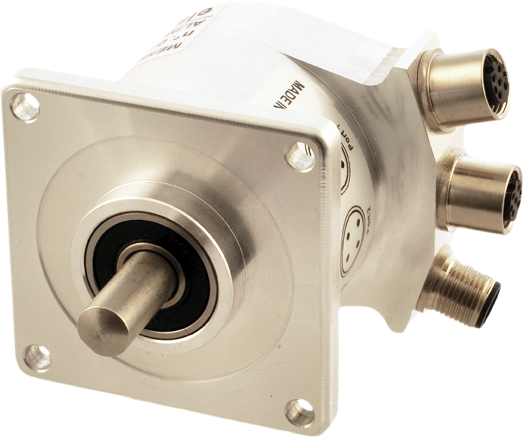

 #Series MEM 620 -Bus





63.5×63.5mm方法兰

Ø 31.75mm 定心罩

Ø 6、8 至 10 毫米轴
